Töö sisu

Soov ehitada olemasolevale terrassile varikatus, mõõtmetega 7.5x3.95m. Katus tuleks statsionaarne, puitkonstruktsioonil, kattematerjal ilmastiku- ja UV-kindel läbipaistev polükarbonaat (PC). Terrassi asukoht Haabneeme. Vihmaveesüsteemi ei vaja.

Väikse lisana vaja terrassile juurde ka üht astet ette äärde – mõõdud ca 6.5x0.5m, kõrgus ~18cm maast (joonistel ka kujutatud). Terrassi enda kõrgus on ca 0.35m maast. Terrassilaud 95x33mm. Läbi terrassiastme kinnituvad maasse ka varikatuse tugisambad.

Ühest servast kinnitub varikatus majaseina külge (fiboplokk, kaetud puitlaudisega) ; kahest terrassiservast ulatub katus mõnevõrra üle (vt täpsemat spetsifikatsiooni dokumendist). Katus kerge kaldega (ca 9 kraadi) majaseinast ettepoole - kõrgus algab ~2.7m ja lõpeb ~2.05m juures, maja seina äärest terrassi esiservani.

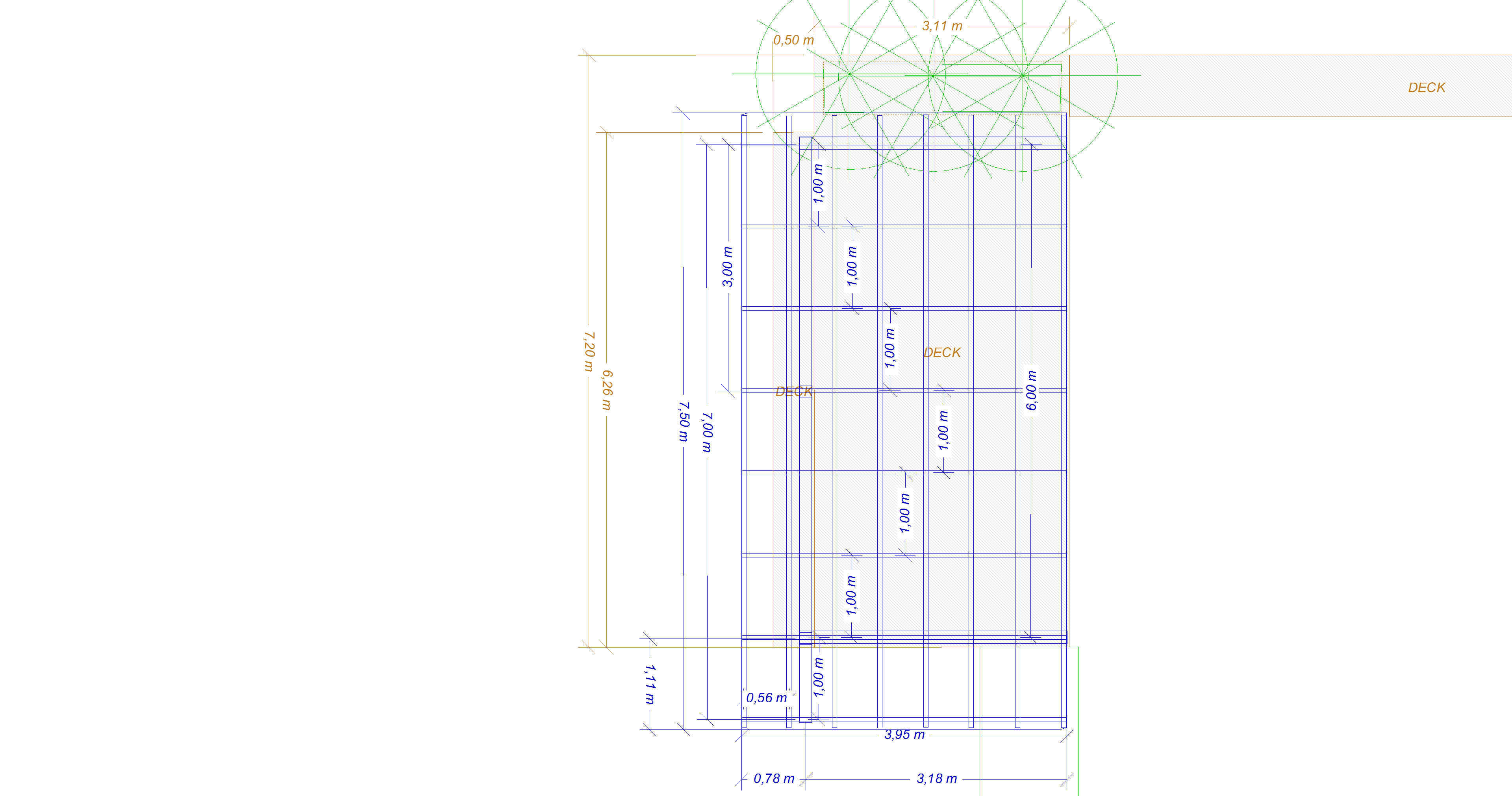

Kattematerjal monoliitne PC (polükarbonaat UV-kaitsega), võib olla madala laineprofiiliga, kirgas (90% läbipaistvus), soovitav paksus 3mm. Karkass (prussid, talad ja roovid) immutatud puidust – värv valge. Talade ja roovide planeeritav paiknevus toodud joonistel, vajab aga eksperthinnangut koos pakkuja spetsialistiga – eelistatuim minimaalne katusekonstruktsiooni sarikate-roovide tihedus, st võimalikult palju avarust - samas peab muidugi andma antud kaldenurga juures vajaliku vastupidavuse ja kandvuse. Katuse nõutav koormustaluvus 250 kg/m2. Selleks plaanikohaselt sarikate vahed 1.0m ja roovitus 0.55m, arvestades 3mm paksuse laineprofiilis PC-plaadiga kattematerjaliks.

Karkassi külgedel tuleb horisontaalprusside ja katusetalade paiknevus jätta kohakuti, et oleks võimalus tulevikus vajadusel teha sooned ja paigaldada terrassi külgedele klaasseinad. Hetkel jäävad varikatuse kõik küljed avatuks, st klaase veel ei paigalda. Katus toetub terrassi esiservast kolmele sambale (150x150mm prussid), mis kinnituvad maasse terrassi ees, läbi juurdeehitatava lisa-trepiastme, mis jääb samuti varikatuse alla. Katuse tugisammaste vundamendilahenduse (maasse kinnitus) sooviks leida koos pakkuja spetsialistiga, seega võiks seda kirjeldada ka pakkumises.

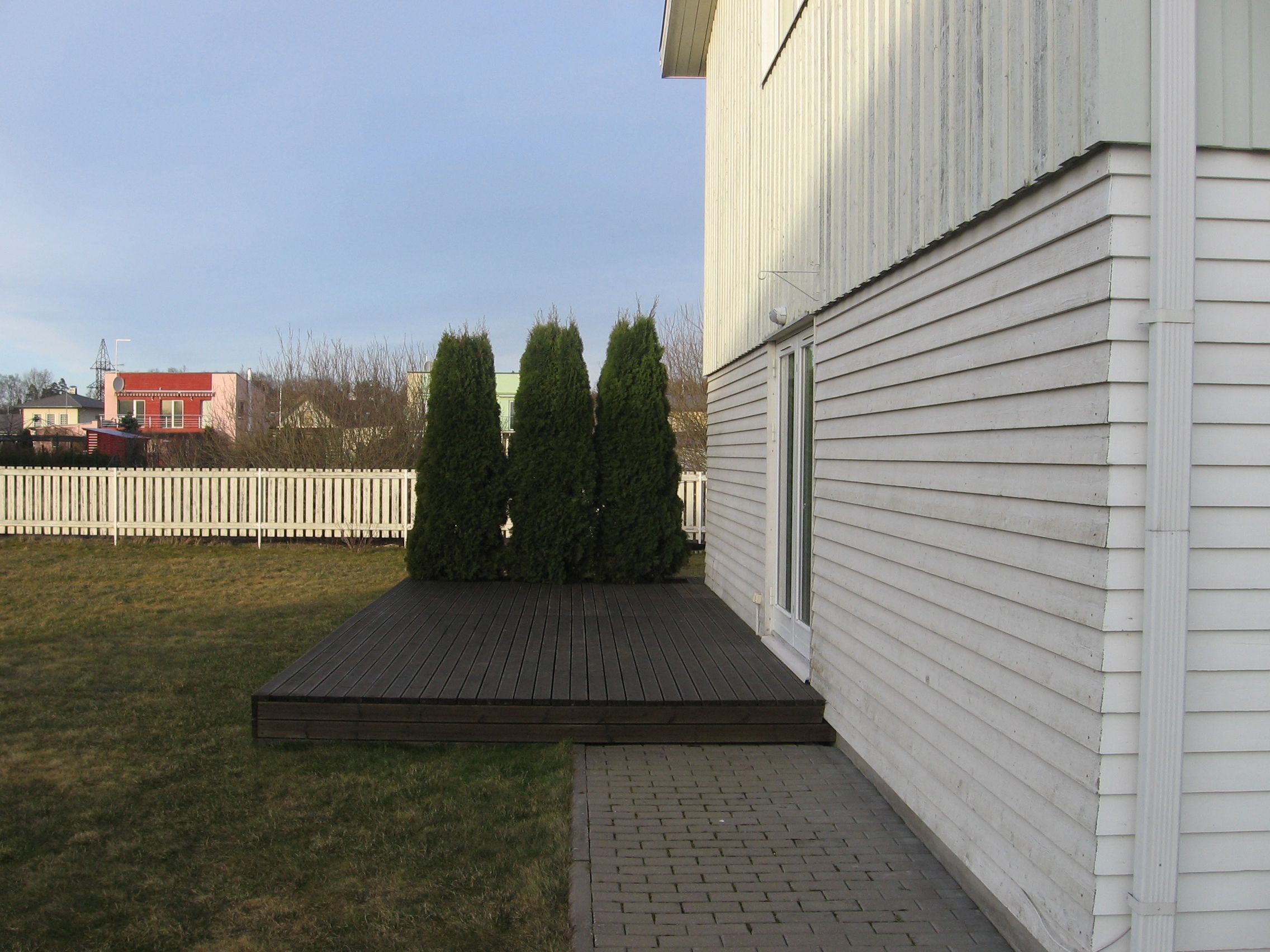

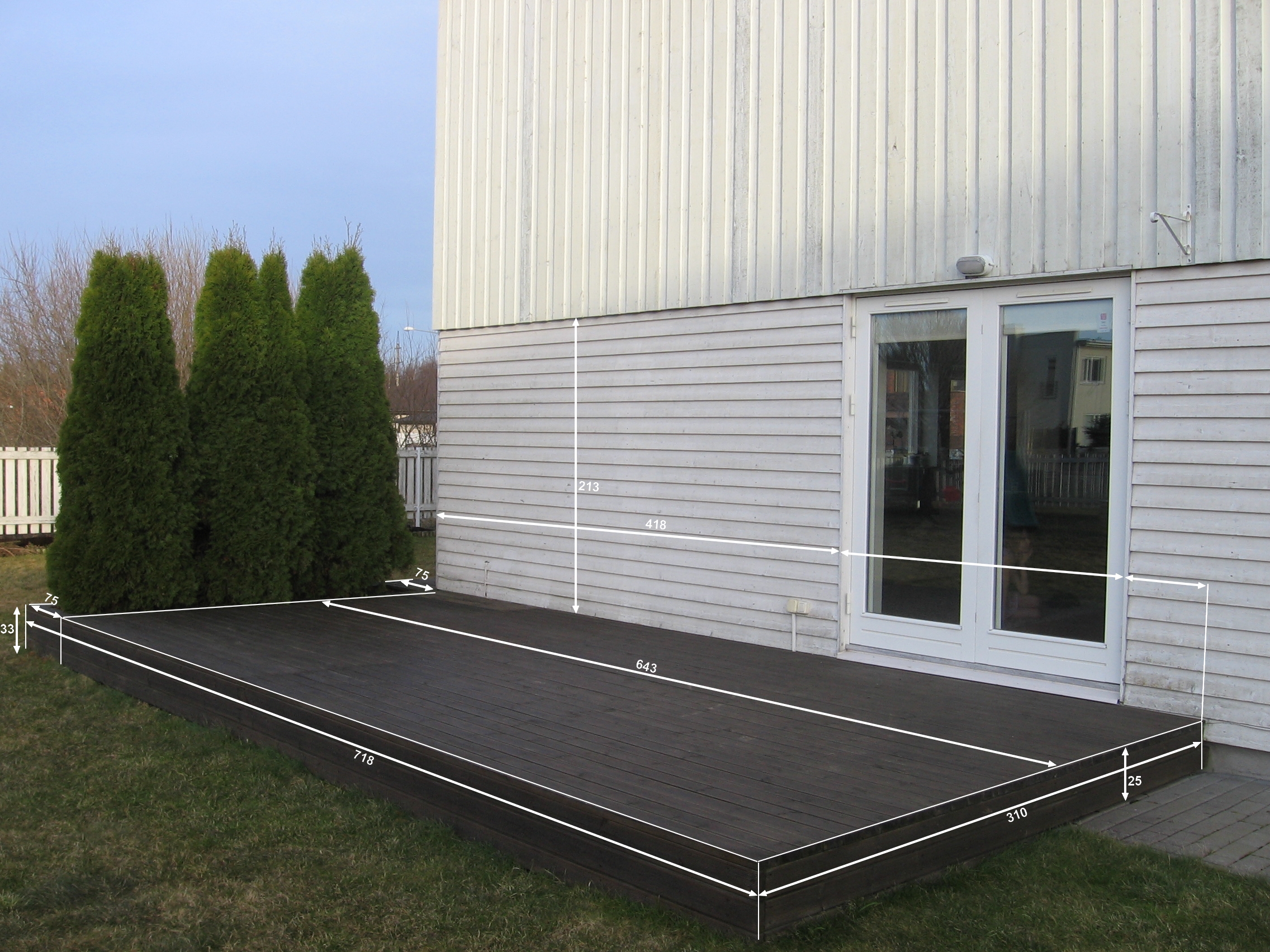

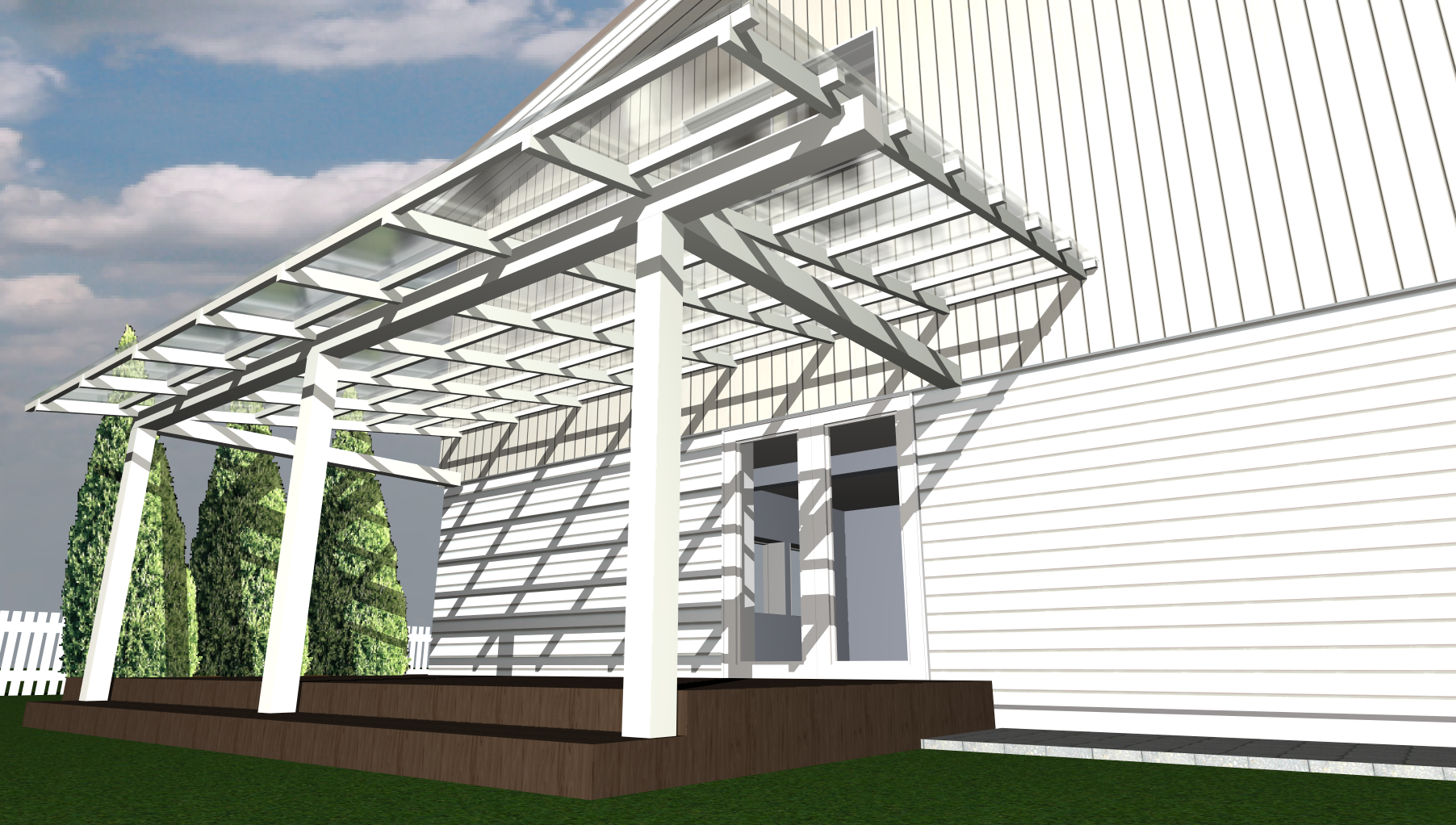

Täpsem spetsifikatsioon – laiendatud kirjeldus ja nõuded – lisatud dokumendis, samuti lisatud pildid terrassist ja mõõtudest ning varikatuse ideekavand plaanide-joonistena. Lõpptulemus peaks olema toodule ligilähedane.
